新しいコンセプトのヒートシンク・熱交換器「スパイラルクール」
スパイラルクールは右巻き、左巻きのコイルを重ね合わせ圧延することで表面積を確保し、高い熱交換能力を発揮します。LED照明のヒートシンク、お茶の亜臨界抽出用熱交換器等に採用されており、すでに、製造方法を含めて、日本、中国、韓国等で特許を取得しております。現在、これを用いて地中熱等の回収やデータセンターの冷却、植物工場の空調等への適用を目指し、熱交換能力に関するデータを取得すべく実験を進めております。
スパイラルクールのメリット
・スパイラルクールは押出平板ヒートシンクより最大約24％、放熱効果を改善させます。(同サイズ、同条件下、以下に詳細を記載。)
・表面積を増加させる一方、体積と重量を減少させることができます。
・XYZすべての方向からの風・流体等に対して効果を発揮します。
・柱状(曲面)の熱源にも巻きつけることで対応できます。

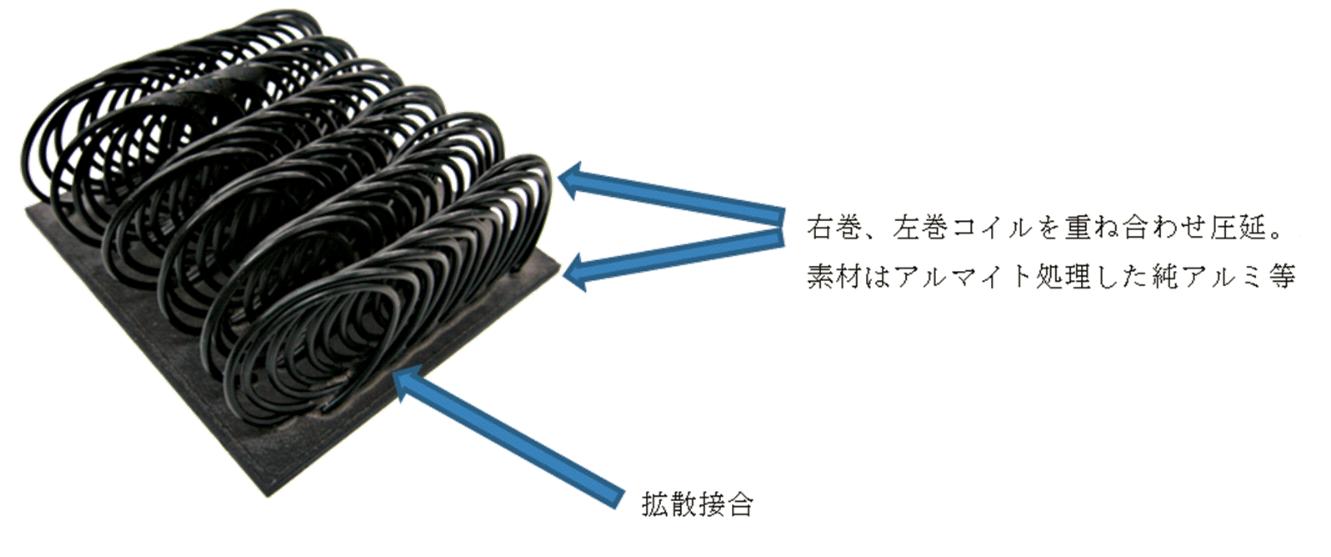

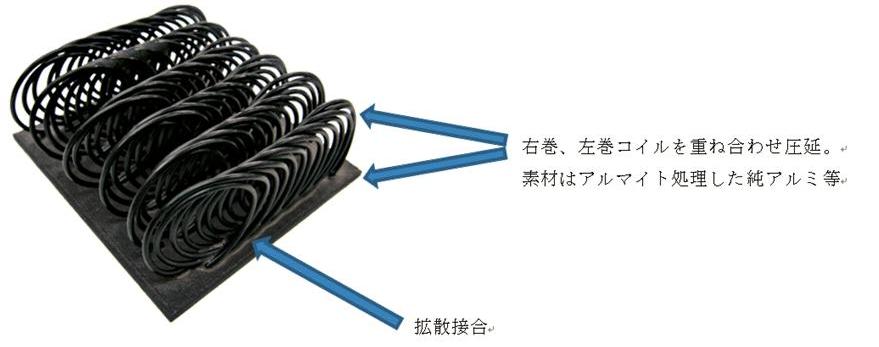

スパイラルクールの基本構造
|
|
|

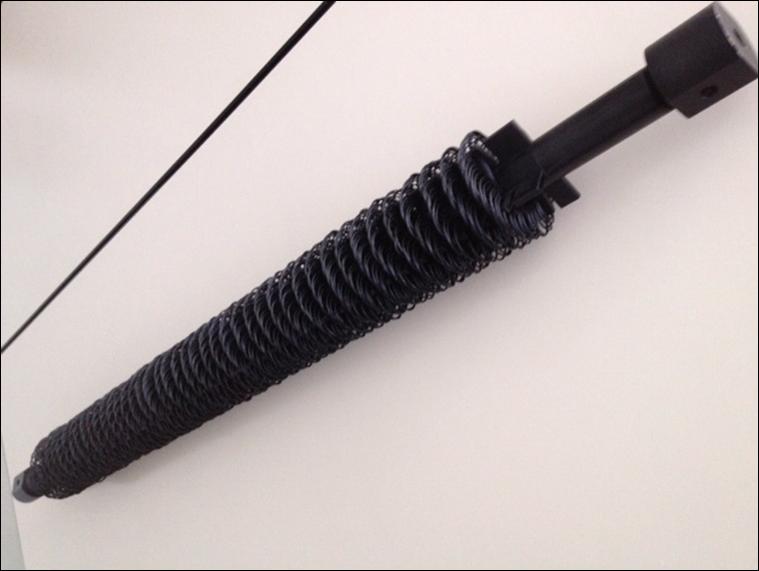

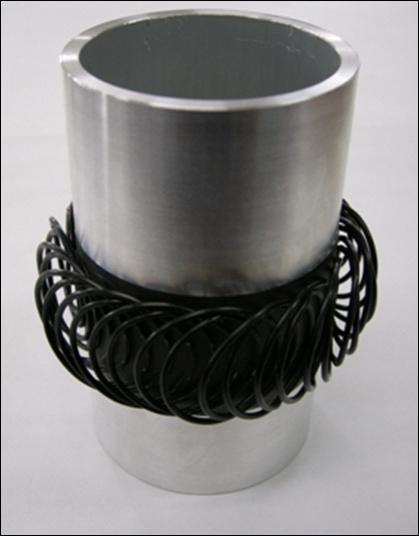

曲面への使用例 |
スパイラルクールのバリエーション
|
|
|
|

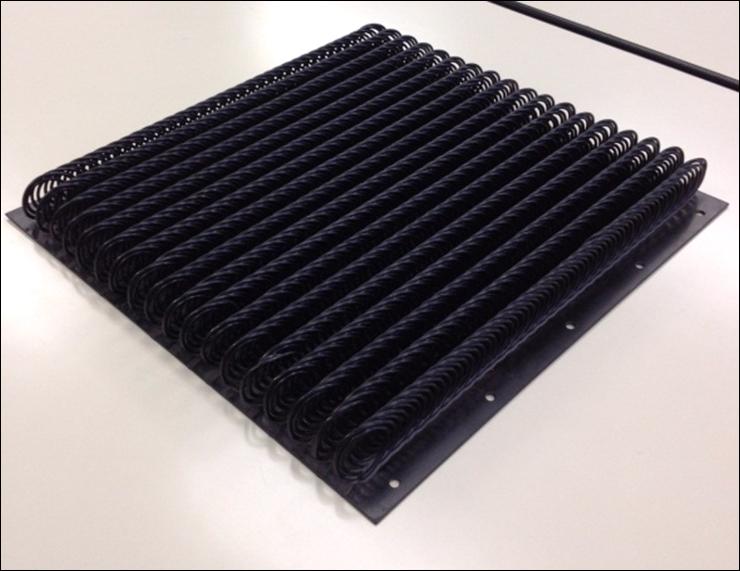

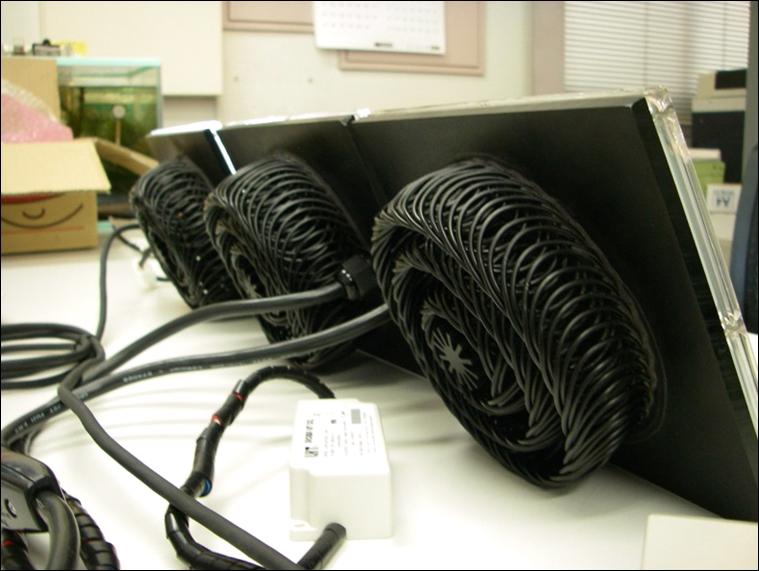

LED照明冷却用 |

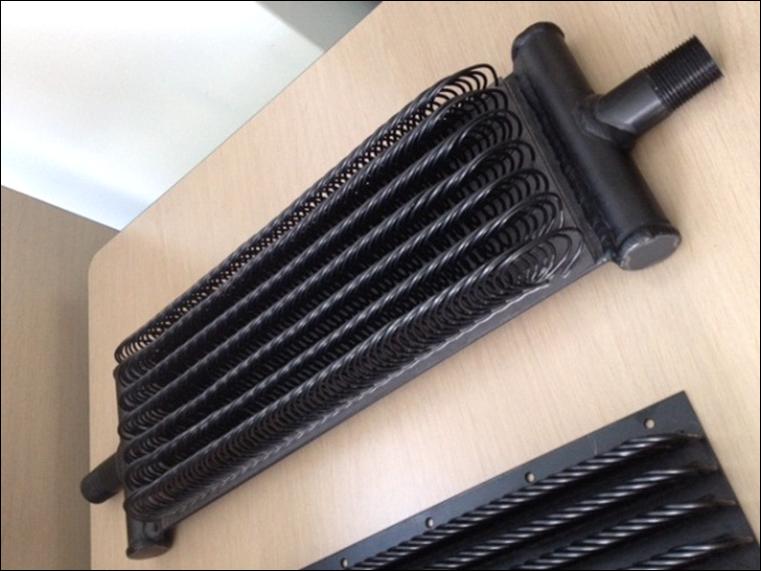

オイルクーラー用 |
|
|
|
|
|

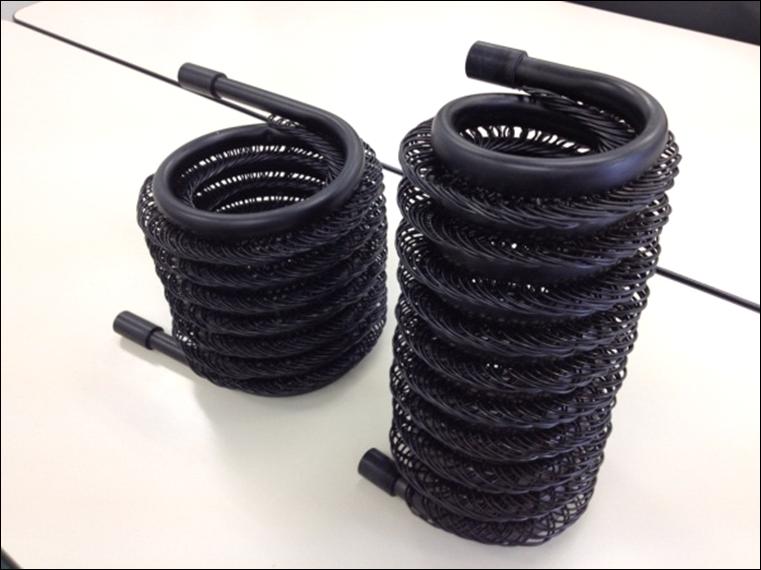

熱交換器用(スパイラル型) |
各種機器冷却、太陽熱回収用にも |
|
|
||
|
熱交換器用(ストレート型) |

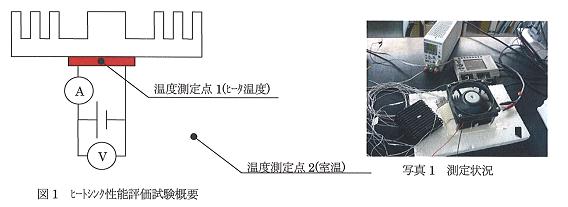

スパイラルクールヒートシンクと押出ヒートシンクの放熱能力比較実験(2012年6月)
・同サイズのスパイラルクールヒートシンク及び押出しヒートシンクにセラミックヒーターを取り付け、20W印加したときのヒーター温度を測定した。・同サイズ(100㎜×100㎜×20㎜)、同条件下においてスパイラルクールは押出し平板ヒートシンクより熱抵抗が最大約24パーセント低いとの結果を得た。

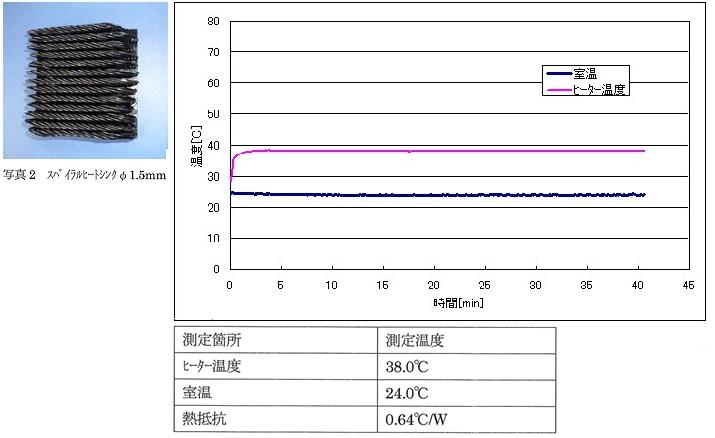

1．スパイラルクールヒートシンク-線径φ1.5㎜

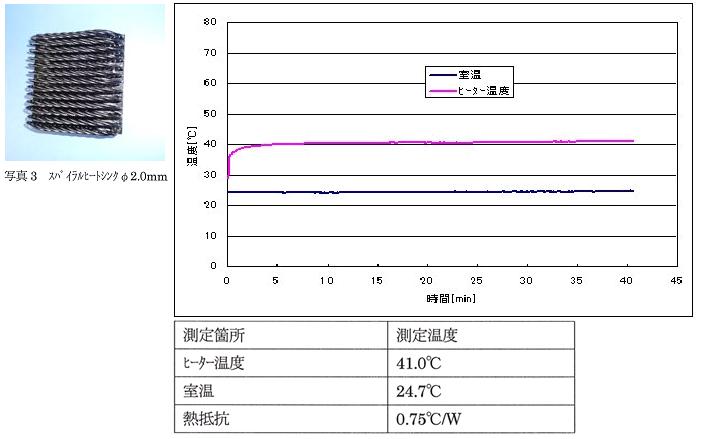

2．スパイラルクールヒートシンク-線径φ2.0㎜

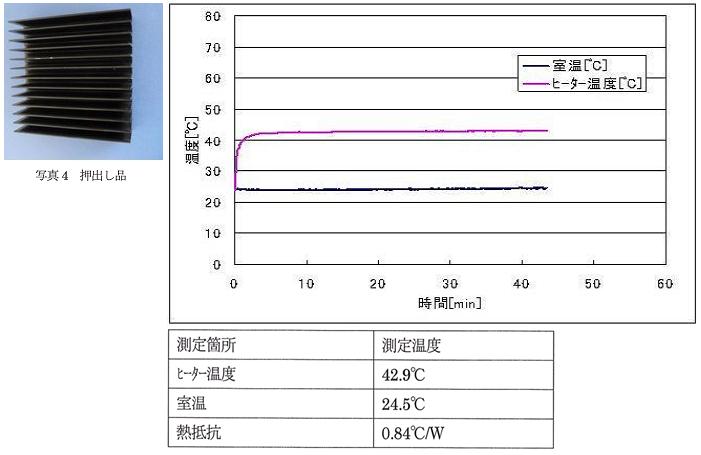

3．押出しヒートシンク

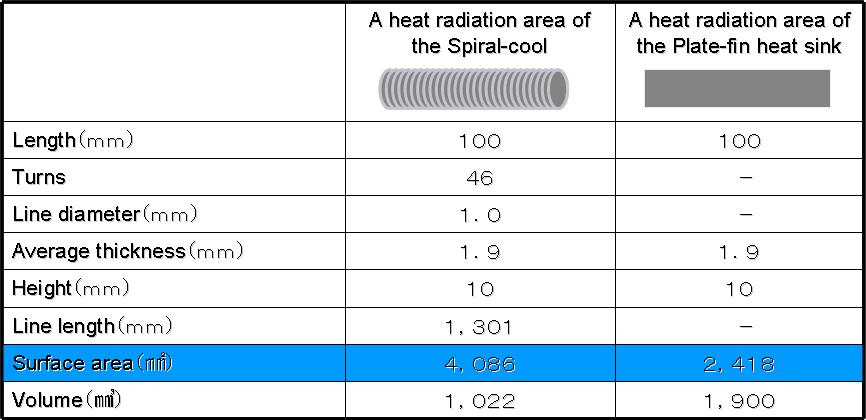

スパイラルクールと押出平板ヒートシンクの放熱部分の比較例
スパイラルクールの放熱部分の表面積は押出平板ヒートシンクのおよそ1.7倍であり、体積と重さは約半分となる。
